企标-钢丝编织胶管 1型

产品描述：企标-钢丝编织胶管 1型

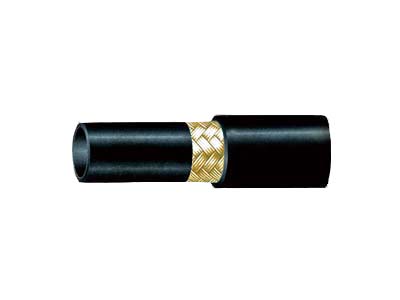

结构：胶管由内胶层，一层钢丝编织层和外胶层组成
应用：适于输送液压流体如醇，液压油、燃油、润滑油、乳化液、烃等等
工作温度：-40℃---+100℃
执行标准：q/hoyo3---2011 1型

联系电话：15933859669

详细介绍

企标-钢丝编织胶管 1型
　　结构：胶管由内胶层，一层钢丝编织层和外胶层组成
　　应用：适于输送液压流体如醇，液压油、燃油、润滑油、乳化液、烃等等
　　工作温度：-40℃---+100℃
　　执行标准：Q/HOYO3---2011 1型
　　产品详细
　　执行标准/SPECIFICATION：Q/HOY03-2011 1型/Type 1

软管规格 Hose size	内径 Inside Diameter mm	钢丝层直径 Reinforcement Diameter mm	外径 Outside Diameter mm	工作压力 Working Pressure MPa		试验压力 Proof Pressure MPa		爆破压力 Burst Pressure MPa		最小弯曲半径 Min.Bend Radius mm	参考重量 Weight Kg/m
软管规格 Hose size	内径 Inside Diameter mm	钢丝层直径 Reinforcement Diameter mm	外径 Outside Diameter mm	MPa	Psi	MPa	Psi	MPa	Psi	最小弯曲半径 Min.Bend Radius mm	参考重量 Weight Kg/m
1-5-21	5±0.5	9.5±0.6	11.9±0.7	21	3050	31.5	4575	63	9150	90	0.25
1-6-20	6±0.5	11.5±0.6	13.9±0.7	20	2900	30	4350	60	8700	100	0.34
1-8-17.5	8±0.5	13.7±0.6	15.9±0.7	17.5	2550	26.25	3825	52.5	7650	115	0.41
1-10-16	10±0.5	15.7±0.6	18.0±0.7	16	2320	24	3480	48	6960	130	0.47
1-13-14	13±0.5	19.7±0.8	22.1±0.9	14	2030	21	3045	42	6090	180	0.67
1-16-12	16±0.5	22.7±0.8	25.2±0.9	12	1739	18	2609	36	5217	205	0.70
1-19-10	19±0.5	25.7±0.8	28.1±0.9	10	1450	15	2175	30	4350	240	0.84
1-22-9	22±0.5	28.7±0.8	31.2±0.9	9	1300	13.5	1950	27	3900	280	0.95
1-25-8	25±0.5	32.1±0.8	34.6±0.9	8	1150	12	1725	24	3450	300	1.09
1-32-6	32±0.7	39.2±0.8	44.2±1.3	6	870	9	1305	18	2610	420	1.38
1-38-5	38±0.7	45.2±0.8	50.2±1.3	5	725	7.5	1088	15	2175	500	1.80
1-51-4	51±1.0	58.2±0.8	63.2±1.3	4	580	6	870	12	1740	630	2.08
1-64-2.5	64±1.0	71.2±0.8	76.2±1.3	2.5	360	3.75	540	7.5	1080	770	2.41
1-76-1.5	76±1.0	83.9±1.0	89.0±1.5	1.5	220	2.25	330	4.5	660	930	3.32
1-89-1	89±1.0	96.9±1.0	102±1.5	1	150	1.5	225	3	450	1100	3.82
1-102-1	102±1.0	110±1.0	115±1.5	0.8	120	1.2	180	2.4	360	1250	4.80
