六层高压钢丝缠绕软管

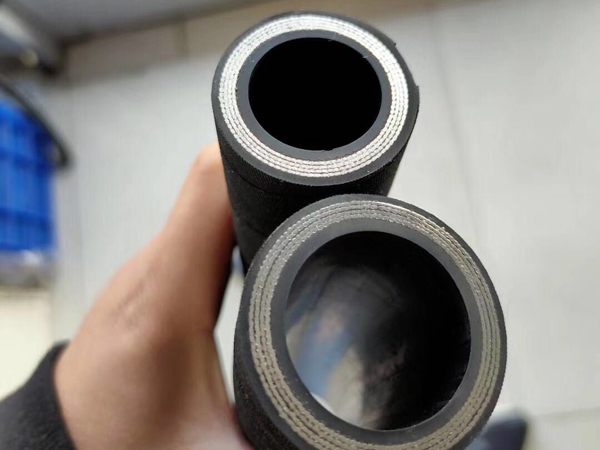

产品描述：结构: 胶管由内胶层、六层钢丝缠绕层和外胶层组成
用途: 适于输送液压流体如醇、液压油、燃油、润滑油、乳化液、烃等等
工作温度: -40℃—+120℃
执行标准/specification：q/hoy07-2011
软管规格

联系电话：15933859669

结　构: 胶管由内胶层、六层钢丝缠绕层和外胶层组成
用　途: 适于输送液压流体如醇、液压油、燃油、润滑油、乳化液、烃等等
工作温度: -40℃—+120℃
执行标准/SPECIFICATION：Q/HOY07-2011　

软管规格 Hose size	内径 Inside Diameter mm	钢丝层直径 Reinforcement Diameter mm	外径 Outside Diameter mm	工作压力 Working Pressure MPa		试验压力 Proof Pressure MPa		爆破压力 Burst Pressure MPa		最小弯曲半径 Min.Bend Radius mm	参考重量 Weight Kg/m
软管规格 Hose size	内径 Inside Diameter mm	钢丝层直径 Reinforcement Diameter mm	外径 Outside Diameter mm	MPa	Psi	MPa	Psi	MPa	Psi	最小弯曲半径 Min.Bend Radius mm	参考重量 Weight Kg/m
6sp-6-110	6±0.5	16.6±0.8	20.6±1.0	110	231	180	0.95	231	33472	180	0.95
6sp-10-77	10±0.5	21.8±0.8	25.8±1.0	77	231	210	1.48	231	33472	210	1.48
6sp-13-66	13±0.5	24.8±0.8	28.8±1.0	66	198	260	1.75	198	28690	260	1.75
6sp-16-65	16±0.5	29±0.8	33.0±1.0	65	195	310	2.02	195	28250	310	2.02
6sp-19-60	19±0.5	33.0±0.8	37.0±1.5	60	180	350	2.49	180	25100	350	2.49
6sp-25-50	25±0.8	38.6±0.8	44±1.5	50	150	430	2.82	150	21750	430	2.82
6sp-32-45	32±0.8	47.0±0.8	51±1.5	45	135	530	3.79	135	19550	530	3.79
6sp-38-45	38±1.0	54.2±1.0	57±1.5	45	135	660	5.76	135	19550	660	5.76
6sp-51-45	51±1.0	67.2±1.0	71±1.5	45	135	820	7.13	135	19550	820	7.13

结　构：胶管由内胶层、四层钢丝缠绕层和外胶层组成
用　途：适于输送液压流体如醇、液压油、燃油、润滑油、乳化液、烃等等
工作温度：-40℃—+120℃

执行标准/SPECIFICATION：GB/T 10544-4SP、EN856-4SP

软管规格 Hose size mm	公称内径 Nominal Inside Diameter mm		增强层外径 Reinforcement Outside Diameter mm		软管外径 Hose Outside Diameter mm		工作压力 Working Pressure MPa	试验压力 Proof Pressure MPa	爆破压力 Burst Pressure MPa	最小弯曲半径 Min.Bend Radius mm
软管规格 Hose size mm	最小Min.	最大Max.	最小 Min.	最大Max.	最小Min.	最大Max.	工作压力 Working Pressure MPa	试验压力 Proof Pressure MPa	爆破压力 Burst Pressure MPa	最小弯曲半径 Min.Bend Radius mm
6.3	6.2	7	14.1	15.3	17.1	18.7	45	90	180	150
10	9.3	10.1	16.9	18.1	20.6	22.2	44.5	89	178	180
12.5	12.3	13.5	19.4	21	23.8	25.4	41.5	83	166	230
16	15.5	16.7	23	24.6	27.4	29	35	70	140	250
19	18.6	19.8	27.4	29	31.4	33	35	70	140	300
25	25	26.4	34.5	36.1	38.5	40.9	28	56	112	340
31.5	31.4	33	45	47	49.2	52.4	21	42	84	460
38	37.7	39.3	51.4	53.4	55.6	58.8	18.5	37	74	560
51	50.4	52	64.3	66.3	68.2	71.4	16.5	33	66	660

执行标准/SPECIFICATION：GB/T 10544-4SH、EN856-4SH

软管规格 Hose size mm	公称内径 Nominal Inside Diameter mm		增强层外径 Reinforcement Outside Diameter mm		软管外径 Hose Outside Diameter mm		工作压力 Working Pressure MPa	试验压力 Proof Pressure MPa	爆破压力 Burst Pressure MPa	最小弯曲半径 Min.Bend Radius mm
软管规格 Hose size mm	最小Min.	最大Max.	最小Min.	最大Max.	最小Min.	最大Max.	工作压力 Working Pressure MPa	试验压力 Proof Pressure MPa	爆破压力 Burst Pressure MPa	最小弯曲半径 Min.Bend Radius mm
19	18.6	19.8	27.6	29.2	31.4	33	42	84	168	280
25	25	26.4	34.4	36	37.5	39.9	38	76	152	340
31.5	31.4	33	40.9	42.9	43.9	47.1	32.5	65	130	460
38	37.7	39.3	47.8	49.8	51.9	55.1	29	58	116	560
51	50.4	52	62.2	64.2	66.5	69.7	25	50	100	700
