企标-钢丝编织胶管 2型

产品描述：企标-钢丝编织胶管2型

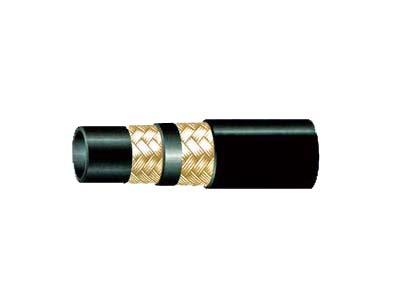

结构：胶管由内胶层，两层钢丝编织层和外胶层组成
应用：适于输送液压流体如醇，液压油、燃油、润滑油、乳化液、烃等等
工作温度：-40℃---+100℃
执行标准：q/oyo3---20112型

联系电话：15933859669

详细介绍

企标-钢丝编织胶管2型
　　结构：胶管由内胶层，两层钢丝编织层和外胶层组成
　　应用：适于输送液压流体如醇，液压油、燃油、润滑油、乳化液、烃等等
　　工作温度：-40℃---+100℃
　　执行标准：Q/OYO3---20112型
　　产品详细

执行标准/SPECIFICATION：GB/T3683 2SN/R2AST型/Type 2SN/R2AST

软管规格 Hose size	内径 Inside Diameter mm		增强层外径 Reinforcement Outside Diameter mm		软管外径 Hose Outside Diameter mm	外覆层厚度 External Layer Thickness mm		工作压力 Working Pressure MPa	试验压力 Proof Pressure MPa	爆破压力 Burst Pressure MPa	最小弯曲半径 Min.Bend Radius mm
软管规格 Hose size	最小Min.	最大Max.	最小 Min.	最大 Max.	最大 Max.	最小Min.	最大Max.	工作压力 Working Pressure MPa	试验压力 Proof Pressure MPa	爆破压力 Burst Pressure MPa	最小弯曲半径 Min.Bend Radius mm
6.3	6.1	7	12.1	13.3	15.7	0.8	1.5	40	80	160	100
8	7.7	8.5	13.7	14.9	17.3	0.8	1.5	35	70	140	115
10	9.3	10.1	16.1	17.3	19.7	0.8	1.5	33	66	132	130
12.5	12.3	13.5	19	20.6	23.1	0.8	1.5	27.5	55	110	180
16	15.5	16.7	22.2	23.8	26.3	0.8	1.5	25	50	100	200
19	18.6	19.8	26.2	27.8	30.2	0.8	1.5	21.5	43	86	240
25	25	26.4	34.1	35.7	38.9	0.8	1.5	16.5	33	66	300
31.5	31.4	33	43.2	45.7	49.6	1.0	2.0	12.5	25	50	420
38	37.7	39.3	49.6	52	56	1.3	2.5	9.0	18	36	500
51	50.4	52	62.3	64.7	68.6	1.3	2.5	8.0	16	32	630
63.0	63.1	65.1	74.6	77.8	81.8	1.3	2.5	7.0	14	28	760
